| 一、仪器用途
TX-770 系列正置金相显微镜适用于对不透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。
二、产品特点
配置大视野目镜和无限远明暗场长距平场消色差物镜(无盖玻片)，视场大而清晰。配置大移动范围的载物台。粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置。三目镜筒,可自由切换正常观察/偏光观察,明视场/暗视场观察
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 大视野平场目镜 |
10× |
ф22 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
无限远明暗场长距
平场消色差物镜
|
5× |
0.12 |
9.70 |
| 10× |
0.25 |
9.30 |
| 20× |
0.40 |
7.23 |
| 50× |
0.70 |
2.50 |
| 80× |
0.80 |
1.25 |
3.光学放大倍数：50X 100X 200X 400X 800X
4.三目镜30°倾斜，双目瞳距调节范围：53~75mm
5.五孔转换器
6.调焦机构粗微动同轴调焦, 微动格值：0.8μm,粗动松紧可调,带锁紧和限位装置
7.载物台机械式尺寸：280mmX270mm移动范围横向(X) 204mm，纵向(Y) 204mm
8.偏光装置起偏振器，可360度旋转，可推拉切换 ；检偏振器，可推拉切换
9.照明系统12V 50W卤素灯，亮度可调
四、系统组成

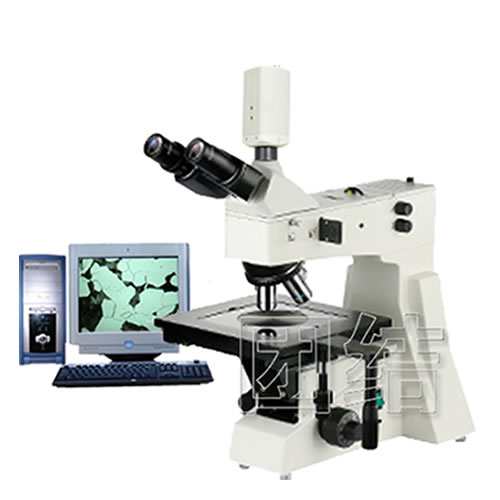

电脑型 (TX-770V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

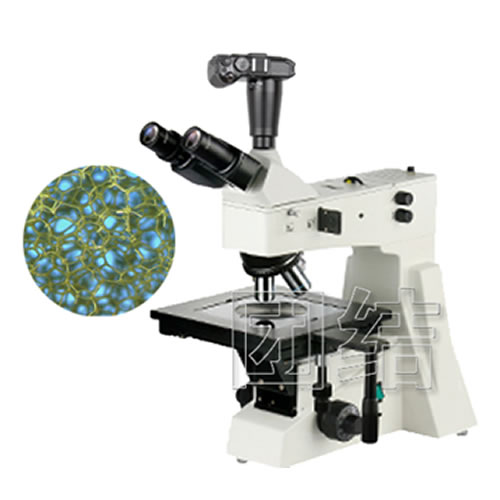

数码型 (TX-770D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-770V型：50—3600倍 TX-770D型：50—2000倍
六、选购件
1.目镜10X分划 2.物镜：50X 60X 100X(干)
3.高像素成像系统 4.金相图像测量软件
5.金相组织图谱分析软件(定量) |
