| 一、仪器用途
微分干涉倒置金相显微镜采用优质的无限远光学系统，同时配备明暗场通用的长工作距离平场平场消色差物镜，多光路的系统设计，可同时支持双目镜筒观察和数码摄像装置观察。微分干涉倒置金相显微镜可广泛应用于研究金属的显微组织，能在明场、暗场、偏光、微分干涉下进行观察和摄影，配备专用软件，更可同步进行测量分析。可供研究单位、冶金、机械制造工厂以及高等工业院校进行金属学与热处理、金属物理学、炼钢与铸造过程等金相试验研究之用。
二、产品特点
采用优良的无限远光学系统，可提供卓越的光学性能。紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。大行程机械移动载物平台，适合于大试样显微观察或多试样快速检测。模块化的功能设计，可以方便升级系统，实现偏振观察、微分干涉相衬观察等功能。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 大视野平场目镜 |
10× |
ф22 |
| 十字测微目镜 |
10× |
ф20 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
无限远长距明暗
平场消色差物镜 |
5× |
0.12 |
10 |
| 10× |
0.25 |
10 |
| 20× |
0.4 |
5 |
| 50× |
0.75 |
1.3 |
| 100× |
0.9 |
0.7 |
3.光学放大倍数：50X 100X 200X 500X 1000X
4.铰链式三目镜筒，45°倾斜；分光比：观察 80% 摄影 20% 或观察 100% 或摄影 100%
5.五孔转换器 小平台：水滴型、小孔、大孔各一
6.调焦机构：粗微动同轴调焦 微调格值：0.002mm
行程(从载物台表面焦点起)：向上 1mm，向下 7mm
7.载物台：226mm×178mm 移动范围 40mm×40mm 平台压片两只
8.照明系统：12V 50卤素灯，中心、光亮度连续可调
四、系统组成

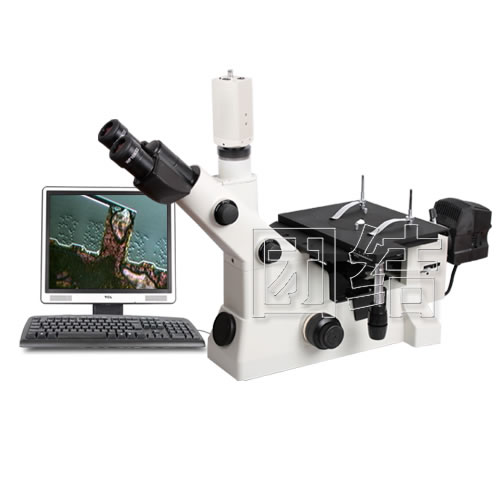

电脑型 (TX-900V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

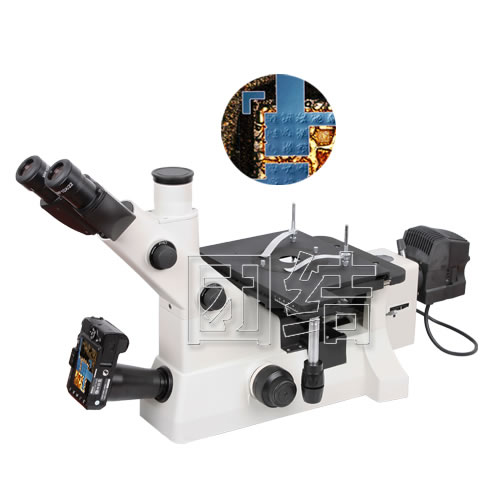

数码型 (TX-900D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-900V型：50～4500倍 TX-900D型：50～2000倍
六、选购件
1.大视场目镜： 15X 20X 2.物镜：50X 60X 100X(干) 3. 高像素成像系统
4.金相图像测量软件 5.金相组织图谱分析软件(定量)
|
