| 一、仪器用途
微分干涉相衬正置显微镜适用于对多种物体的显微观察。配置落射DIC观察系统、无限远长距平场消色差物镜、大视野目镜和偏光观察装置，具有图像立体感且清晰、造型美观，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。
二、产品特点
采用优良的无限远光学系统，可提供卓越的光学性能。紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。大行程机械移动载物平台，适合于大试样显微观察或多试样快速检测。模块化的功能设计，可以方便升级系统，实现偏振观察、微分干涉相衬观察等功能。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 大视野平场目镜 |
10× |
ф22 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
无限远长距
平场消色差物镜 |
5× |
0.12 |
26.1 |
| 10× |
0.25 |
20.2 |
| 20× |
0.4 |
8.8 |
| 40× |
0.6 |
3.98 |
| 80× |
0.8 |
1.28 |
3.光学放大倍数： 50X 100X 200X 400X 800X
4.三目镜30°倾斜，双目瞳距调节范围：53~75mm
5.五孔转换器
6.调焦机构： 粗微动同轴调焦， 微动格值：0.8μm，粗动松紧可调，带锁紧和限位装置
7.载物台： 机械式 ，尺寸：280mmX270mm ，移动范围： 横向(X)204mm，纵向(Y)204mm
8.偏光装置： 起偏振器，可360度旋转，可推拉切换 ；检偏振器，可推拉切换
9.照明系统： 12V 50W卤素灯，亮度可调
10.DIC观察系统： 10XDIC推拉组 20XDIC推拉组
四、系统组成

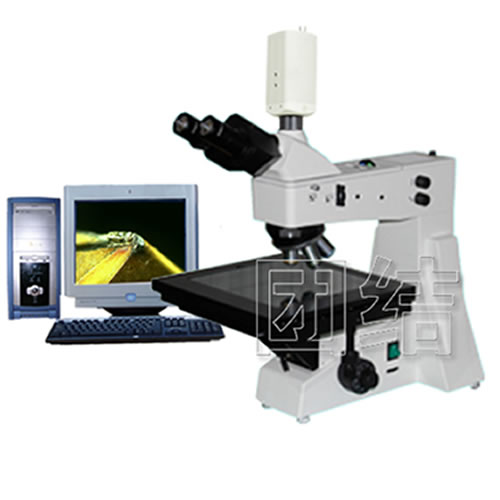

电脑型 (TX-800V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

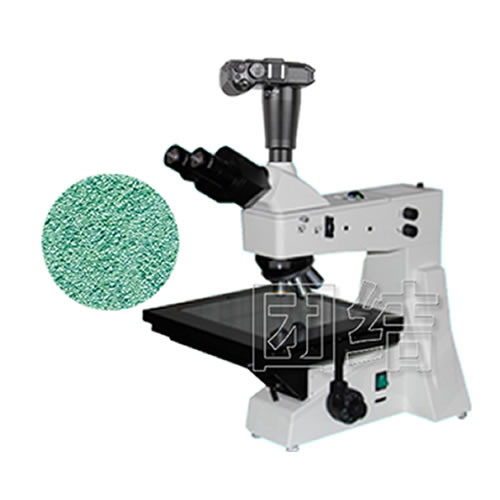

数码型 (TX-800D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-800V型：50—3600倍 TX-800D型：50—2000倍
六、选购件
1.目镜： 10X分划 2.物镜：50X 60X 100X(干) 3. 高像素成像系统
4.金相图像测量软件 5.金相组织图谱分析软件(定量)
|
