| 一、仪器用途 透反射显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置，具有图像清晰、衬度好，造型美观，操作方便等特点，是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
二、系统简介
透反射电脑型金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 平场目镜 |
10× |
ф18 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离（mm） |
| 平场消色差物镜 |
5× |
0.12 |
22 |
| 10× |
0.25 |
11.2 |
| 20× |
0.4 |
8.2 |
| 50× |
0.7 |
0.3 |
3.光学放大倍数：50X 100X 200X 500X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5.双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.照明系统： 落射 6V 20W 卤素灯,亮度可调,带视场光栏、孔径光栏、起偏振片,
透射 6V 20W 卤素灯,亮度可调,内置视场光栏, 蓝滤色片和磨砂玻璃
8.阿贝聚光镜NA.1.25可上下升降
9.滤色片：(黄,蓝,绿,磨砂)
四、系统组成
电脑型 (TX-220V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (TX-220D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-220V型： 50—2600倍 TX-220V型： 50—2000倍
六、选购件
1.目镜：16X 10X分划
2.物镜：40X 60X 80X 100X(干) 100X(油)
3.高像素成像系统
4.金相图像测量软件
5.金相组织图谱分析软件(定量)
|

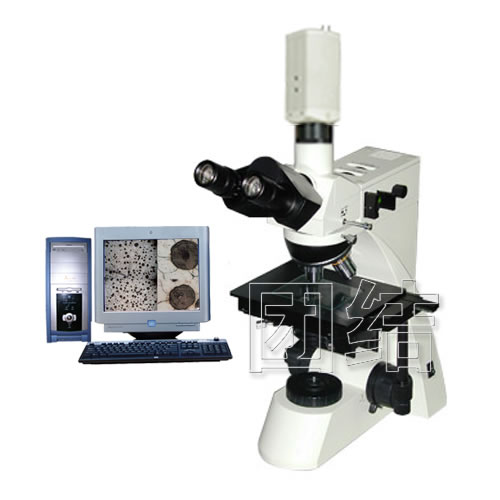

透反正置电脑型 TX-220V

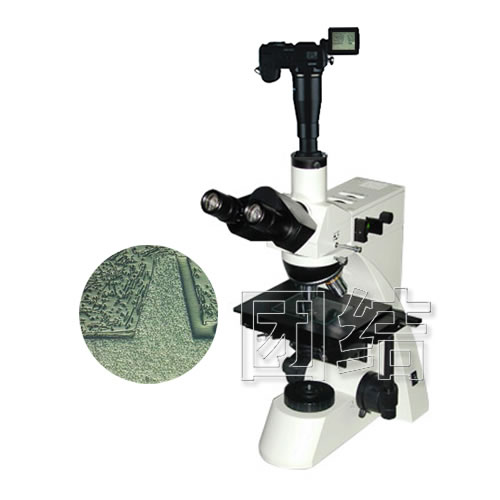

透反正置数码型 TX-220D
|
