| 一、仪器用途 透反射金相显微镜适宜于微小和不方便倒置的试样，及需要寻找特定范围目标试样的观察研究和分析。透反射金相显微镜配有落射照明器（同轴反射）和透射照明器，不仅可以鉴别和分析各种金属、合金材料、非金属物质的组织结构及集成电路、微颗粒、线材、纤维、表面喷涂等的一些表面状况，透反射金相显微镜还可以广泛地应用于电子、化工和仪器仪表行业观察不透明的物质和透明的物质。如金属、陶瓷、集成电路、电子芯片、印刷电路板、液晶板、薄膜、粉末、碳粉、线材、纤维、镀涂层以及其它非金属材料等。
二、系统简介
电脑型金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，电脑型金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 平场目镜 |
10× |
ф18 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离（mm） |
| 平场消色差物镜 |
5× |
0.12 |
18.3 |
| 10× |
0.25 |
8.9 |
| 40× |
0.60 |
3.7 |
| 60× |
0.85 |
0.26 |
3.光学放大倍数：50X 100X 400X 600X
4.系统参考放大倍数：50X-2600X
5.照明系统 ：6V/20W卤素灯，亮度可调；220V（50Hz）
6.载物台：大小 185mm*142mm 移动范围 75mm*50mm
7.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
8.瞳距调节范围：53-75mm
9.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
10.偏光装置：可插入式起偏振片和三目头内置检偏振片
11.防霉：特有的防霉系统
四、系统组成

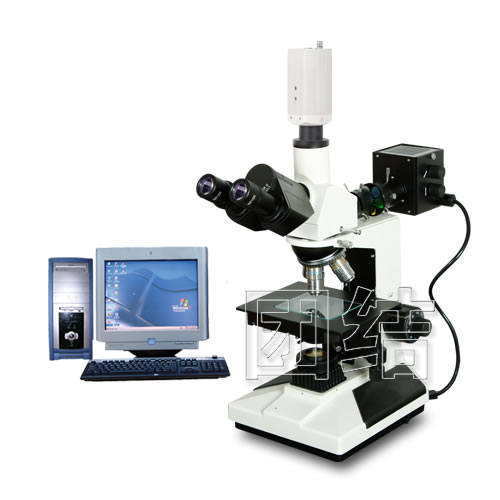

电脑型 (TX-200V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

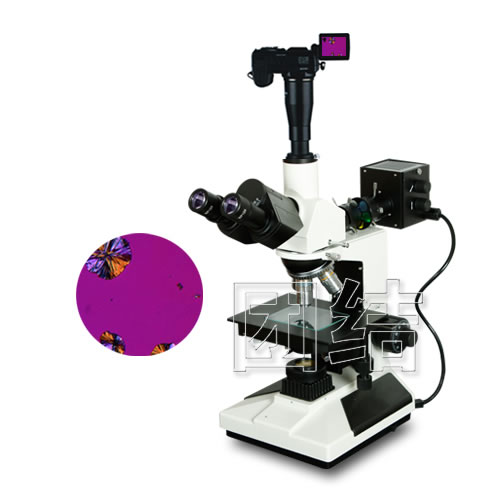

数码型 (TX-200D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-200V型：50—2600倍 TX-200D型：50—2000倍
六、选购件
1.目镜：12.5X 20X 10X分划
2.物镜：20X 50X 80X 100X
3.高像素成像系统
4.金相图像测量软件
5.金相组织图谱分析软件(定量)
|
