| 一、仪器用途
反射金相显微镜配有落射照明 、平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，反射金相显微镜适宜于微小和不方便倒置的试样，以及需要寻找特定范围内目标的试样观察研究和分析。因此，反射金相显微镜除了可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构，还可以广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属陶瓷、集成电路、电子芯片、印刷电路板、液晶板、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。反射金相显微镜也适合医药、农林、公安、学校、科研等部门作观察分析用。
二、系统简介

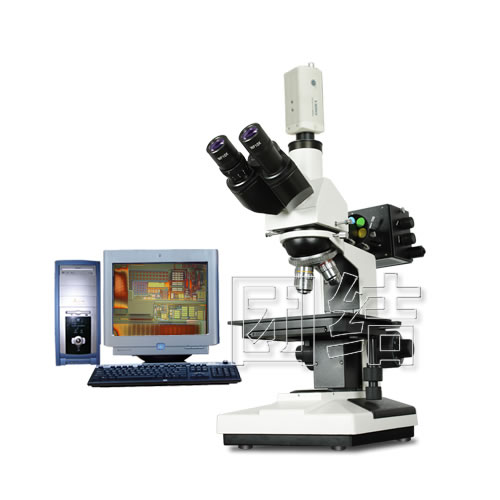

反射金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机(数码相机)显示屏幕上观察实时动态图像，反射金相显微镜并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
|
类别
|
放大倍数
|
视场(mm)
|
|
大视野目镜
|
10X
|
Φ18
|
2.物镜
|
类别
|
放大倍数
|
数值孔径(NA)
|
工作距离(mm)
|
|
平场消色差物镜
|
5X
|
0.12
|
18.3
|
|
10X
|
0.25
|
8.9
|
|
40X
|
0.60
|
3.7
|
|
60X
|
0.85
|
0.26
|
3.放大倍数：光学50X 100X 400X 600X 系统参考放大倍数：50X-2600X
4.落射照明器：6V/20W卤素灯，220V（50Hz）亮度可调
5.滤色片组：转盘式、黄色、蓝色、绿色、磨砂玻璃
6.偏光装置：可插入式起偏振片和三目头内置检偏振片
7.载物台移动范围：纵向50mm；横向75mm
8.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值 0.002mm
9.瞳距调节范围：53-75mm
10.防霉：特有的防霉系统
四、系统组成
电脑型（6XB-PC）：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型（6XB-D ）：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
6XB-PC型：50--3200倍 6XB-D型：50--2600倍
六、选购件
1.目镜：5X 10X（分划） 12.5X 20X 2.物镜：20X 50X 80X 100X
3.高像素成像系统 4.金相图像测量软件
5.金相组织图谱分析软件(定量)
|
