| 一、仪器用途

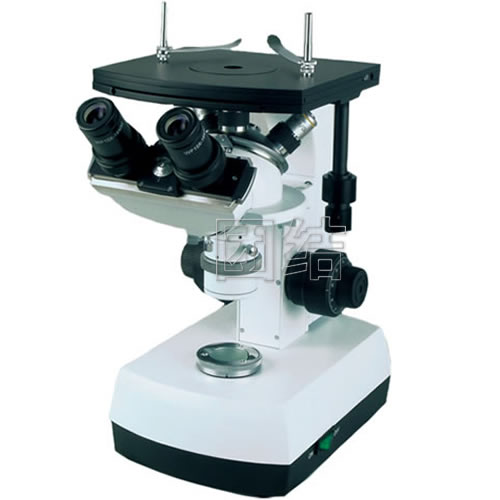

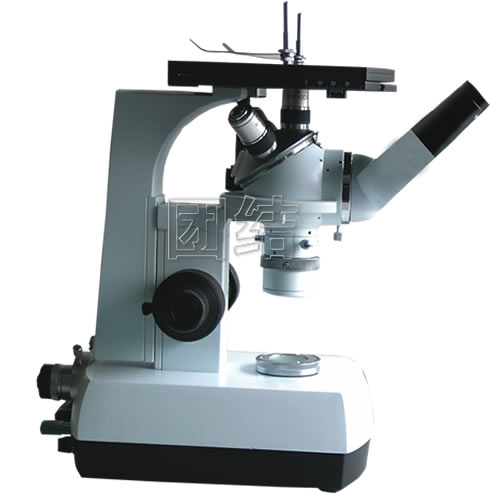

单/双目倒置 4XA/4XB 金相显微镜用以鉴别和分析各种金属和合金的组织结构。金相显微镜可广泛地应用在工厂或实验室进行铸件质量的鉴定，原材料的检验或对材料处理后金相组织的研究分析等工作。倒置金相显微镜成像清晰、视野宽广，整体设计符合人体工程学原理。由于倒置显微镜试样的观察表面与工作台表面重合，因此对试样高度无要求，使用方便，仪器结构紧凑，外形美观大方。倒置显微镜底座支承面积较大，弯臂坚固，使仪器的重心较低安放平稳可靠，由于目镜与支承面呈45度倾斜，使观察舒适。倒置金相显微镜广泛应用在工厂、实验室和教学及科研领域。
二、技术参数
1.目镜
|
类别
|
放大倍数
|
视场（mm）
|
|
大视野
|
5X
|
Φ20
|
|
10X
|
Φ18
|
|
12.5X
|
Φ15
|
|
分划目镜
|
10X
|
Φ17
|
2.物镜
|
类别
|
放大倍数
|
数值孔径(NA)
|
系 统
|
工作距离（mm）
|
|
物镜
|
10X
|
0.25
|
干
|
7.31
|
|
40X
|
0.65
|
干
|
0.66
|
|
100X
|
1.25
|
油
|
0.37
|
3.总放大倍数：50X 100X 125X 200X 400X 500X 1000X 1250X
4.调焦机构：带限位和调节松紧装置的同轴粗微动系统 ，微动调焦格值：0.002mm
5.滤色片：蓝、黄、绿、磨砂
6.载物台：大小150mm×150mm 移动范围30mm×30mm
7.载物台孔径：φ10mm、φ20mm
8.光源：6V/20W钨卤素灯，通过旋转孔径光栏的调节圈可达亮度变化。
9.防霉:特有防霉系统
三、仪器选购性
1.目镜：15X 20X 2.物镜：5X 20X 60X 80X
3.高像素成像系统 4.图像测量软件
|
