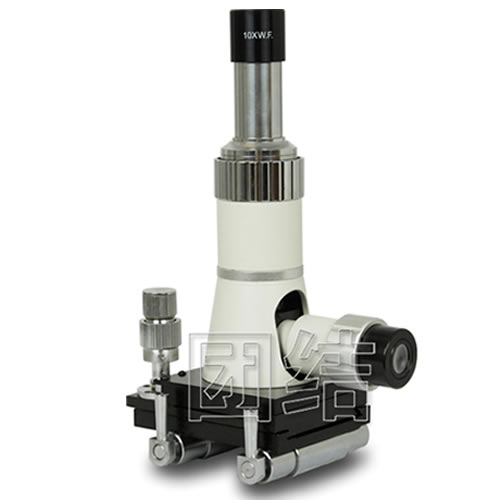

| 一、仪器用途 现场型 XH-500 金相显微镜是适用于现场多种大型工件的金相检查，失效分析的显微镜,它不用切割取样，直接在工件上打磨、抛光，从而保证工件的完整性. 显微镜底座带有磁力吸座，直接吸附在工件上观察组织的现场金相检验。现场金相显微镜适用于航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。
二、仪器特点
1.配套齐全，集现场样本制备、显微观察及显微数码照相于一体，使用简便、快速.
2.可进行机械、电解、化学 等方法的样本制备。
3.显微镜采用大视场目镜和平场消色差物镜，亮度可调，有微调机构，焦点稳定，成象清晰。
有聚光镜卤素灯光源，视场均匀平坦。
4.显微镜底座配有可通断磁的高磁性二线型底脚，能稳固吸附在工件上，可适应各种直径管道 及平面，视场可在X-Y平面调节。配有连接金相显微镜的显微摄影镜头、照相机，可直接在现
场照相。
三、技术参数
1.目镜
| 类型 |
放大倍数 |
视场(mm) |
| 目镜 |
10X |
ф20 |
| 12.5 |
ф16 |
2.物镜
| 类型 |
放大倍数 |
数值孔径NA |
工作距离（mm） |
| 平场消色差物镜 |
10X |
0.25 |
8.9 |
| 20X |
0.45 |
7.8 |
| 40X |
0.60 |
3.2 |
3.光学总放大倍数：100×-500×
4.微型调速磨光机：转速5000～37000rpm，配80#-700#磨头
5.电磁底座：吸力25N/cm，并配有磁力开关.
6.照明电源：非球面聚光镜，6V/15W卤素灯，亮度可调，交流 220V（50Hz）.
充电电池：6V 20W 充电一次，可连续工作2小时(选购)
7.包装箱：475×280×160mm(铝合金)，仪器重量：0.9公斤
三、仪器扩展配置
XH-500 仪器主机（包括：物镜，目镜，电源，便携式抛光机）
四、选购件
1.目镜：WF15×，20× 物镜：60× 80X
2.电解抛光机
3.测微目镜：10X
4.软轴磨光机
5.复膜纸厚度：0.034mm
6.金相分析软件
7.充电池 |
