| 一、仪器用途
无限远明暗视场透反射金相显微镜是一种多用途工业检验用光学仪器，配置明/暗场物镜、大视野目镜与偏光观察装置，透反射照明采用“柯勒”照明系统，视场清晰。可用于半导体硅晶片、LCD基板、电路板、固体粉未及其它各种透明或不透明工业试样的检验，是生物学、金属学、矿物学、精密工程学、电子工程学等研究的理想仪器.
二、系统简介
无限远明暗视场透反射金相显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换有机的结合在一起，不仅可以在目镜上作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍率 |
视场直径(mm) |
| 大视野目镜 |
10× |
ф22 |
2.物镜
| 光学系统 |
放大倍率 |
数值孔径(NA) |
工作距离(mm) |
明暗场无限远
长距平场消色差物镜 |
5× |
0.12 |
9.7 |
| 10× |
0.25 |
9.3 |
| 20× |
0.40 |
7.2 |
| 40× |
0.60 |
3.0 |
3.光学放大倍数：50X 100X 200X 400X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5.双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.照明系统：落射 6V 20W 卤素灯,亮度可调,带视场光栏、孔径光栏、起偏振片,
透射 6V 20W 卤素灯,亮度可调,内置视场光栏, 蓝滤色片和磨砂玻璃
8.阿贝聚光镜NA.1.25可上下升降
9.滤色片:(黄,蓝,绿,磨砂)
四、系统组成
电脑型 (TX-500V)：1、金相显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (TX-500D)：1、金相显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
TX-500V型：50—2600倍 TX-500D型：50—2000倍
六、选购件
1.目镜: 10X分划
2.物镜:50X 60X 80X 100X
3.高像素成像系统
4.金相图像测量软件
5.金相组织图谱分析软件(定量) |

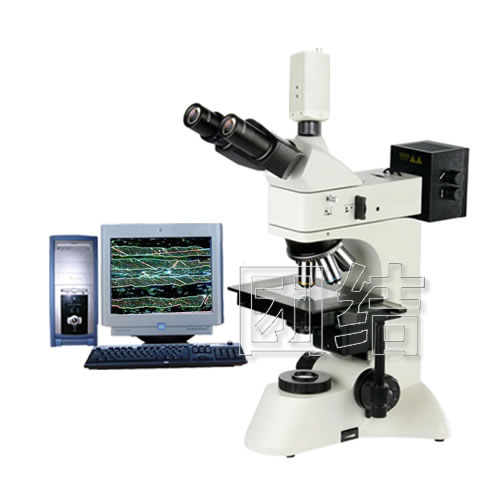

金相明暗场电脑型 TX-500V

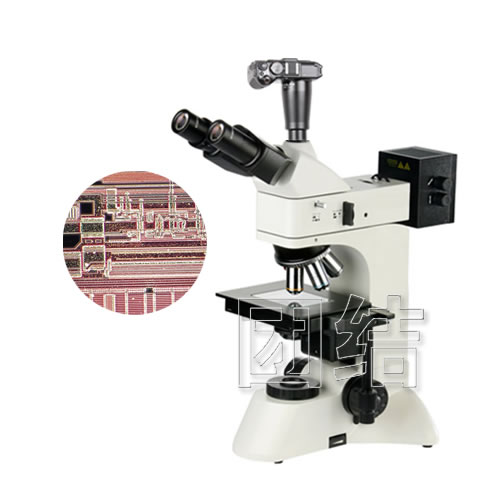

金相明暗场数码型 TX-500D
|
