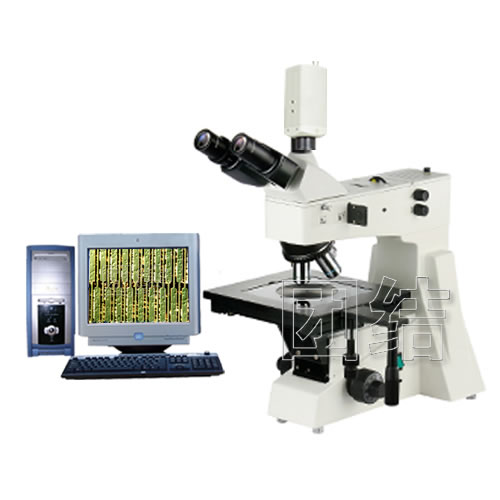

| 一、仪器的用途 液晶检测显微镜主要是用于各种液晶显示器的生产检测的显微镜,包括:NB、桌面TFT-LCD、超薄TV，便携DVD、DC、DV、PDA、手机用彩色面板等各种液晶显示器.它主是观察FPC和PCB的线路通过导电粒子的分布情况及生产的好坏,是液晶屏COG工序的导电粒子观察必备工具。
采用优良的无限远光学系统与模块化功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。
二、技术参数
1.目镜
| 类别 |
放大倍数 |
视场(mm) |
| 大视野目镜 |
10X |
φ22 |
2.物镜
| 类别 |
放大倍数 |
孔径数值 |
工作距离(mm) |
| 无限远长距平场消色差明/暗视场物镜 |
5X |
0.12 |
9.2 |
| 10X |
0.25 |
9.3 |
| 20X |
0.40 |
7.23 |
| 50X |
0.70 |
2.5 |
| 80X |
0.80 |
1.25 |
3.光学放大倍数：50X 100X 200X 400X 800X
4.三目镜30°倾斜，双目瞳距调节范围：53~75mm
5.五孔转换器
6.调焦机构粗微动同轴调焦, 微动格值：0.8μm,粗动松紧可调,带锁紧和限位装置
7.载物台机械式尺寸：280mmX270mm移动范围横向(X) 204mm，纵向(Y) 204mm
8.偏光装置起偏振器，可360度旋转，可推拉切换 ；检偏振器，可推拉切换
9.照明系统12V 50W卤素灯，亮度可调
10.防霉：特有的防霉系统
11.成像系统: 日本JVC公司1/3″专业CCD ，47万像素
12.软件主要功能：
(1)图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
(2)图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
(3)元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、
弦构造。
(4)图形处理：图形大小改变、图形位置移动、图形数值化修改。
(5)图像处理：图像捕捉、图像文件打开、图像文件保存(BMP、JPG)、图像打印。
三、系统组成
(TYM-900)：1.液晶显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.图像测量软件
四、总放大参考倍数
TYM-900型：50—4000倍
五、选购件
1.目镜： 10X(分划) 2.物镜：40X 60X 100X
|
