液晶检测显微镜主要是用于各种液晶显示器的生产检测的显微镜,包括:NB、桌面TFT-LCD、超薄TV，便携DVD、DC、DV、PDA、手机用彩色面板等各种液晶显示器.它主是观察FPC和PCB的线路通过导电粒子的分布情况及生产的好坏,是液晶屏COG工序的导电粒子观察必备工具。
　　采用无限远光学系统及模块化功能设计。长工作距离明/暗视场平场物镜，视场大而清晰。广角平场目镜：视场直径Ф22mm。粗微动同轴调焦机构，粗动松紧可调，带限位锁紧装置，微动格值:2μm。 内置式可切换偏光观察装置，起偏器可360°旋转。上光源采用翻盖式12V50W卤素灯箱，更换灯炮安全便捷，下光源采用12V30W卤素灯，加装散热片。三目镜筒可自由切换目视观察与显微摄影，摄影时可100%通光，适合暗视场显微图像拍摄。因此，除了可用于各种液晶显示器，还可以广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属陶瓷、集成电路、电子芯片、印刷电路板、液晶板、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。

1.目镜

2.物镜

3.光学放大倍数：50X  100X  200X  400X
4.三目镜,倾斜30˚,(内置检偏振片,可进行切换)
5.双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
6.粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
7.防霉：特有的防霉系统
8.成像系统: 日本JVC公司1/3″专业CCD ，47万像素
9.软件主要功能：
　(1)图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
　(2)图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
　(3)元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、
　　 弦构造。
　(4)图形处理：图形大小改变、图形位置移动、图形数值化修改。
　(5)图像处理：图像捕捉、图像文件打开、图像文件保存(BMP、JPG)、图像打印。

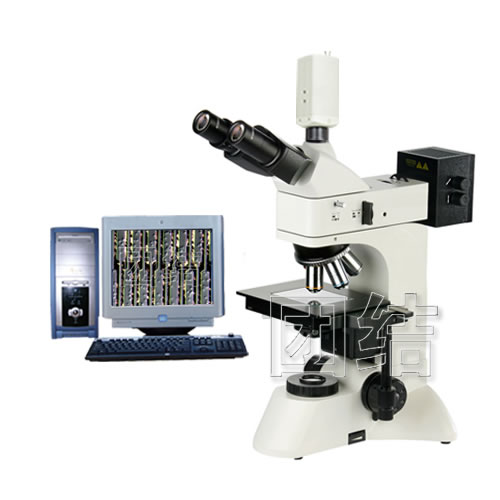

(TYM-700)：1.液晶显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.图像测量软件

TYM-700型：50—2500倍

1.目镜： 10X(分划)　　　　　　　　2.物镜：50X  60X  80X  100X
