液晶检测显微镜主要是用于各种液晶显示器的生产检测的显微镜,包括:NB、桌面TFT-LCD、超薄TV，便携DVD、DC、DV、PDA、手机用彩色面板等各种液晶显示器.它主是观察FPC和PCB的线路通过导电粒子的分布情况及生产的好坏,是液晶屏COG工序的导电粒子观察必备工具.配有落射照明、平场物镜、大视野目镜，图像清晰、衬度好，同时配有偏光装置，适宜于微小和不方便倒置的试样，以及需要寻找特定范围内目标的试样观察研究和分析。因此，除了可用于各种液晶显示器，还可以广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属陶瓷、集成电路、电子芯片、印刷电路板、液晶板、纤维、镀涂层以及其它非金属材料等，对一些表面状况进行研究分析等工作。

1.目镜

2.物镜：连续变倍范围 0.7X--4.5X
3.光学放大倍数：7X--45X
4.变倍方式：转鼓连续变倍
5.变倍比：6.5：1
6.光源：环形荧光灯
7.系统总放大倍数：7X-450X（以17寸显示器，2X的大物镜为例）
8.防霉：特有的防霉系统
9.成像系统: 日本JVC公司1/3″专业CCD ，47万像素
10.软件主要功能：
　(1)图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
　(2)图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
　(3)元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、
　 　弦构造。
　(4)图形处理：图形大小改变、图形位置移动、图形数值化修改。
　(5)图像处理：图像捕捉、图像文件打开、图像文件保存(BMP、JPG)、图像打印。

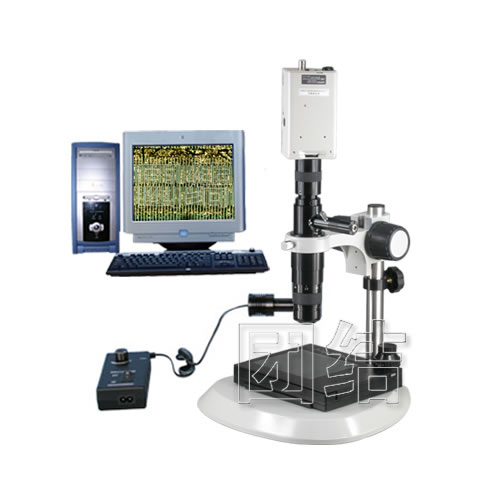

(TYM-500)：1.液晶显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.图像测量软件

TYM-500型：7—450倍

1.物镜：0.3X 0.5X 0.75X 1.5X 2X　　　2.二维移动工作台
3.光纤冷光源（亮度可调）　　　　　　 4.LED灯（环形灯，亮度可调 ）
