| 一、仪器的用途
本仪器可用于鉴别和分析各种金属和合金材料及非金属的合成结构及镀涂层测量，广泛应用于化装品包装，电路板合成、汽车镀涂层和工业生产线上有镀涂层产品物质观察测量。如化装品包装袋、集成电路、电子芯片、电路板、液晶板、薄膜的镀涂层测量及对一些表面状况进行研究分析的工作等。本仪器系工业生产线、科研机构、中高等院校等的理想仪器。
采用透反射电光源照明系统。本系列仪器适用于对透明与不透明，或者半透明的物体进行显微观察。仪器配置落射照明与透射照明系统 、长距平场消色差物镜、大视野目镜，图像清晰、衬度好，同时还配有内置偏光观察装置。

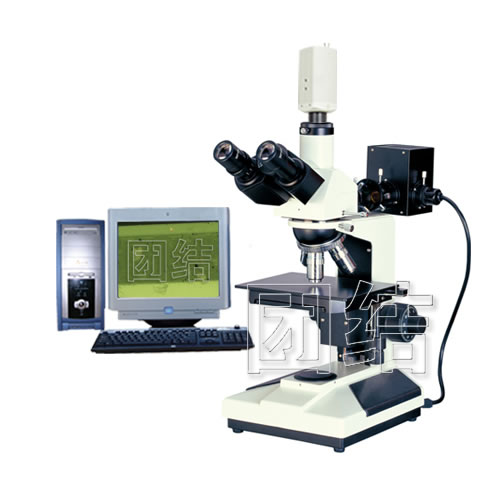

二、系统简介 镀涂层测量仪系统是将传统的光学仪器与计算机（数码相机）通过光电转换器有机地结合在一起，能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍数 |
视场(mm) |
| 大视野目镜 |
10X |
φ18 |
2.物镜
| 类别 |
放大倍数 |
孔径数值 |
工作距离(mm) |
| 长距平场消色差物镜 |
5X |
0.12 |
18.3 |
| 10X |
0.25 |
8.9 |
| 40X |
0.40 |
3.7 |
| 60X |
0.85 |
0.26 |
3.光学放大倍数：50X 100X 400X 600X
4.照明系统
落射照明：6V/20W卤素灯，亮度可调 ； 透射照明：6V/20W卤素灯，亮度可调；
5.载物台：大小 185mm*142mm ；移动范围75mm*50mm
6.调焦系统：带限位和调节松紧装置的同轴粗微动，微动格值0.002mm
7.瞳距调节范围：53-75mm
8.滤色片组：转盘式，黄色、蓝色、绿色、磨砂玻璃
9.偏光装置：可插入式起偏振片和三目头内置检偏振片
10.测量精度：0.0002mm 测微尺：0.01mm
11.成像系统：日本JVC公司1/3″专业CCD ，47万像素
四、系统组成
TDC-600型：1.镀层显微镜 2.适配镜 3.摄像器（CCD） 4.图像采集卡 5.测量软件
五、总放大参考倍数
TDC-600型：100—3000倍
六、选购件
1.目镜：20X 10X（分划） 2.物镜：20X 50X 80X 100X 3.各式制样设备 |
