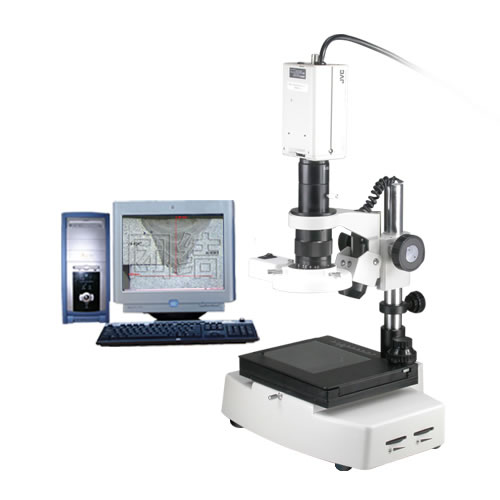

TRM-900 熔深测量显微镜针对现有的行业标准（HB5282-1984结构钢和不锈钢电阻点焊和缝焊质量检验，HB5276-1984铝合金电阻点焊和缝焊质量检验）的焊接质量检测的系统,即焊接熔深测量立体显微镜.主要针对: 航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业的焊接熔深质量检测。TRM-900型熔深测量显微镜镜头采用日本进口的镜片组，其平行光光学系统,具有立体感，成像清晰和宽阔，倍率固定，光学无畸变，高对比度等特点，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。
　　近几年来,随着冶金、机械、石化、电力以及原子能、航天等现代化技术的高速发展,对产品焊接的稳定性性能的要求也越来越高，而焊接的熔深是焊接机械性能的重要标志与外在表现，所以，对焊接熔深的有效检测成为检验焊接效果的重要手段。上海团结仪器制造有限公司生产的熔深立体显微镜采用国外的先进技术,特别适合汽车零部件制造领域对焊接严格的要求.可以对各种焊接接头如（对接、角接、搭接和T型接等等）产生的熔深进行拍照、编辑、测量、保存、打印。

1.摄像目镜：0.5X
2.物镜变倍范围 0.7X-4.5X
3.显微镜为连续变倍，变倍比为 6.5：1
4.视场范围：5.1mm～33mm
5.滚珠导轨移动工作台:台板尺寸：180×155×26mm 行程：横向75mm 纵向：55mm
6.光源：上下卤素灯亮度可调；另配高素质反射LED环形灯寿命达到2.5万小时

　　此软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关
系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
1.软件测量精度:0.001mm
2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线构造、弦
　构造。
5.图形预置：点、线、矩形、圆、椭圆、圆弧。
6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印

TRM-900型：1.熔深显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.测量软件

TRM-900型：7X—300X

1.摄像目镜：1X 1.5X 2X　　　　　　　　2.大物镜：0.3X  0.5X  0.75X  1.5X  2X
3.光纤冷光源(亮度可调)　　　　　　　　4.万能转向支架
