TRM-700 熔深测量显微镜针对现有的行业标准（HB5282-1984 结构钢和不锈钢电阻点焊和缝焊质量检验，HB5276-1984铝合金电阻点焊和缝焊质量检验）的焊接质量检测的系统,即焊接熔深测量立体显微镜.主要针对: 航空制造，机械制造，车辆制造，锅炉及压力容器的制造及检验，石油化工，铁路，造船，电厂，电站，设备安装，大型模具，安全检测，质量监督，理化试验室等行业的焊接熔深质量检测。TRM-700型熔深测量显微镜镜头采用日本进口的镜片组，其平行光光学系统,具有立体感，成像清晰和宽阔，倍率固定，光学无畸变，高对比度等特点，又具有长工作距离，并具有较大的视场范围和相应的放大倍数,是焊接熔深检测的普遍专用显微镜。用于高精确检测、高精度尺寸测量、目标位置定位等机器视觉系统中。

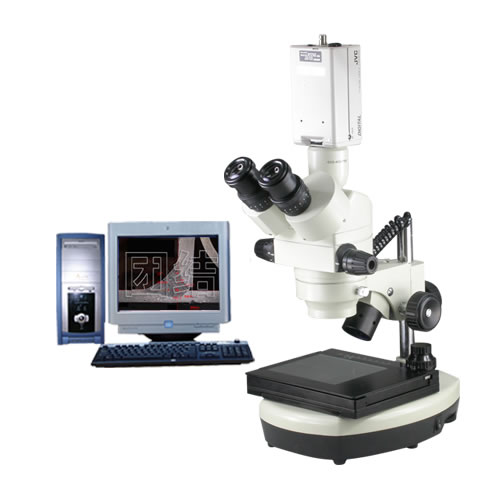

　　熔深显微镜系统是将传统的光学显微镜与计算机（数码相机）通过光电转换器有机地结合在一起，不仅可以通过目镜作显微观察，还能在计算机（数码相机）显示屏幕上观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。

1.目镜

2.三目观察简:双目瞳距：55mm-75mm
3.物镜变倍范围 0.7X-4.5X
4.显微镜为连续变倍，变倍比为 6.5：1
5.圆形载物台直径：95mm
5.滚珠导轨移动工作台:台板尺寸：180×155×26mm 行程：横向75mm 纵向：55mm
6.光源：上下卤素灯亮度可调；另配高素质反射LED环形灯寿命达到2.5万小时

　　此软件系统功能强大:能测量所有图片上的几何尺寸（点.线.圆.弧以及各元素的相互关
系），测量的数据可以自动地标注在图片上,并能显示比例尺，并能可以导入Excel 文档进行统计、编辑。也可以将图片和数据一起保存。所有的测量都能自动进行。
1.软件测量精度:0.001mm
2.图形测量：点、线、矩形、圆、椭圆、圆弧、多边形。
3.图形关系测量：两点距离、点到直线距离、两线角度、两圆关系。
4.元素构造：中点构造、中心点构造、交点构造、垂线构造、外切线构造、内切线
　构造、弦构造。
5.图形预置：点、线、矩形、圆、椭圆、圆弧。
6.图像处理：图像捕捉、图像文件打开、图像文件保存、图像打印

(TRM-700)型：1.熔深显微镜 2.适配镜 3.摄像器(CCD) 4.A/D(图像采集) 5.测量软件

TRM-700型： 7X—300X

1.目镜：20X 25X 10X分划　　　　2.大物镜：0.3X  0.5X  0.75X  1.5X  2X
3.光纤冷光源 (亮度可调)　　　　4.万能转向支架
