| 一、仪器的用途 高倍测量显微镜使用范围相当广泛，它观察物体时能产生正立的三维空间像，立体感强，成像清晰和宽阔，具有较长的工作距离，并可根据观察物的特点选用不同的反射和透射光照明。配二维测量软件可对点、线、面等元素进行测量，可自动计算出各元素之间的位置关系，并能将数据导出到Excel中进行编辑、保存。
高倍测量显微镜性能可靠，操作简单，使用方便，且外形美观，不仅可作教学示范，生物解剖，观察分析，由于高倍测量显微镜具有很高的分辨率及大视场的清晰度，因此还可作可广泛用于医疗卫生、农林地质、电子精密机械等行业。高倍测量特别适合LC裸片的检验,LCD印刷粘贴检验,LED生产检验,PCB板检验,冲压电镀检验，电子元件检验。
二、仪器特点
1.动态观察所测的工件的图像
2.捕捉、保存、修改、打印图像
3.基本元素的测量
①.点：构成点素
②.线：两点构成线、等分线段、角平分线、垂线
③.圆：三点构成圆、等分圆、圆的面积
④.圆弧：三点构成弧、等分弧
⑤.角度：三点构成角、两直线构成角
⑥.矩形、椭圆的面积
4.各种位置关系
①测量点线关系 ②两线关系 ③线圆关系 ④圆圆关系 ⑤图像标注
三、技术参数
1.物镜：连续变倍范围 0.7X--4.5X
2.总放大倍数：7X--600X
3.变倍方式：转鼓连续变倍
4.变倍比：6.5：1
5.圆形载物台直径：95mm
6.光源：上下卤素灯照明
7.系统总放大倍数：7X-450X（以17寸显示器，2X的大物镜为例）
四、系统组成

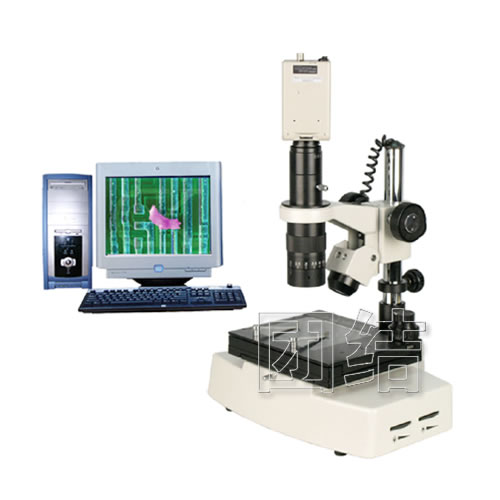

电脑型（XTL-5000V）：1、显微镜 2、适配镜 3、摄像器（CCD） 4、A/D（图像像集）
五、总放大参考倍数
XTL-5000V型： 50—600倍
六、选购件
1.大物镜：0.3X 0.5X 0.75X 1.5X 2X 2.二维移动工作台
3.光纤冷光源（亮度可调） 4.LED灯（环形灯，亮度可调）
5.环形荧光灯
七、本仪器的扩展
1、万能支架 2、各种倍数 3、特殊功能 4、各种光源
|
