| 一、仪器的用途

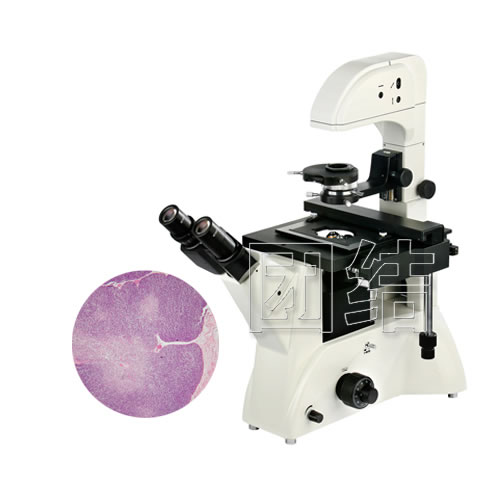

无限远大平台倒置式生物显微镜采用优良的无限远光学系统，配置长工作距离平场物镜与大视野目镜，紧凑稳定的高刚性主体，充分体现了显微操作的防振要求。旋转摆入摆出式聚光系统，可对高培养皿或圆筒状烧瓶进行无沾染培养细胞观察。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。产品适合于对细胞组织，透明液态组织的显微观察，也可对培养皿中的培养组织进行动态显微观察。可应用于科研院所、高等院校、医疗卫生、检验检疫、农牧乳业等部门。
二、系统简介

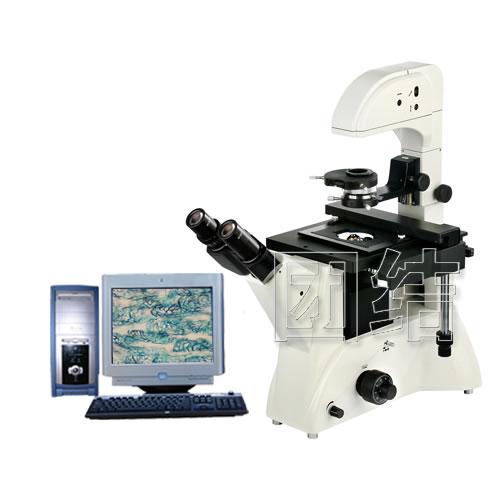

无限远大平台倒置式生物显微镜系统是将精密的光学显微镜技术、先进的光电转换技术与尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以在显示屏上很方便地观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍数 |
视场(mm) |
| 大视野目镜 |
10X |
φ22 |
2.物镜
| 类别 |
放大倍数 |
孔径数值 |
工作距离(mm) |
盖玻片厚度(mm) |
| 无限远长距平场消色差物镜 |
10X |
0.25 |
4.3 |
1.2 |
| 20X |
0.4 |
8.0 |
1.2 |
| 40X |
0.65 |
3.5 |
1.2 |
| 相衬物镜 |
10X |
0.25 |
4.3 |
1.2 |
3.光学放大倍数：100X 250X 400X
4.系统参考放大倍数：50X-2500X
5.目镜筒：倾斜45˚,瞳距调节范围53~75mm53-75mm
6.调焦机构：粗微动同轴调焦,带锁紧和限位装置,微动格值：2μm
7.转换器：五孔转换器
8.载物台：固定载物台尺寸：227mmX208mm. 玻璃圆载物台板尺寸：Ф118mm.
机械式移动尺寸，移动范围：横向（X） 114mm，纵向（Y） 77mm
9.光源：6V/30W卤素灯(亮度可调)
10.防霉：特有的防霉系统 （ 特别适用于温度和湿度高的地区）
四、系统组成
电脑型 (XDS-77V)：1、显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)
数码型 (XDS-77D)：1、显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
XDS-77V型： 40—2500倍 XDS-77D型： 40—2000倍
六、选购件
1.目镜：10X(带刻度) 2.物镜： 20X 40X 3.图像测量软件
4.图像分析软件 5.二维测量软件 6.多功能图像分析软件
7.生物细胞分析软件 |
