| 一、仪器的用途
XPL-800 型透射偏光显微镜可供高等院校、地质、采矿、冶金部门的科研、生产作各种透明矿物（包括试片）的分析、鉴定之用，以及教学示范、实验之用，还可用于化工的化学纤维、半导体工业及药品等产品的检验仪器。并可供广大用户作单偏光观察，正交偏光观察、锥光观察及显微镜摄影。配置有石膏λ试片、云母λ/4试片、石英楔子试片和移动尺、调节扳手等附件。是一组具有较完备功能和良好品质的新型产品。
二、系统简介
高精度透反型显微镜系统是将精密的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以显示屏上很方便地观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍数 |
视场(mm) |
| 大视野目镜 |
10X |
φ20 |
| 分划目镜 |
10X |
φ20 |
| 网格部件 |
10X |
φ20 |
2.物镜
| 类别 |
放大倍数 |
数值孔径（NA） |
工作距离（mm） |
玻片厚度(mm) |
无应力平场
消色差物镜 |
4X |
0.10 |
7.80 |
- |
| 10X |
0.25 |
4.70 |
- |
| 25X |
0.40 |
1.75 |
0.17 |
| 40X |
0.65 |
0.72 |
0.17 |
| 60X |
0.80 |
0.72 |
0.17 |
3.放大倍数：40X-600X 系统放大倍数：40X-2600X
4.聚光镜数值孔径：NA1.2/0.22 摇出式消色差聚光镜，中心可调。
5.起偏镜：振动方向360°可调，带锁紧装置，可移动光路
6.检偏镜：可移出光路，旋转范围90°内置勃氏镜，中心、焦距可调
7.补偿器：石膏λ试片、云母1/4λ试片、石英楔子试片
8.旋转载物台直径Φ160毫米, 360º等分刻度, 游标格值0.1º
9.调焦系统：带限位和调节松紧装置的同轴粗微调，格值为0.002mm
10.电光源：12V/20W卤素灯（亮度可调）, 电源110～220V交流。
四、系统组成

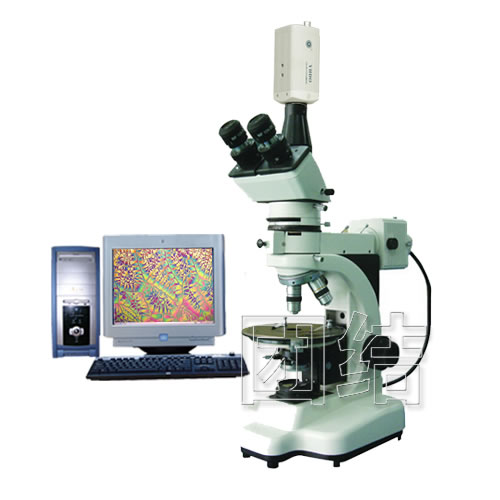

电脑型（XP-800V）：1、偏光显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

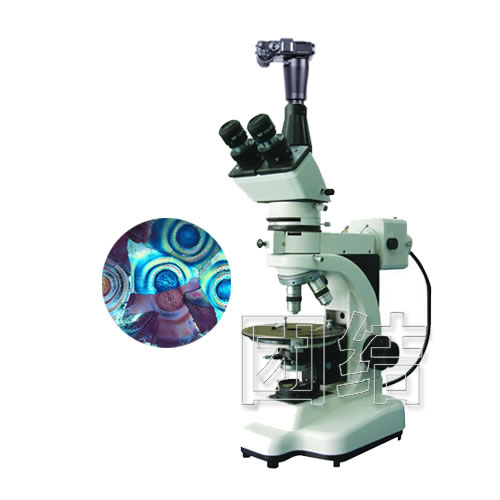

数码型（XP-800D）：1、偏光显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
XPL-800V型：40～3600倍 XPL-800D型：40～2000倍
六、选购件 1.偏光显微镜分析软件 2.图像测量软件 |
