| 一、仪器的用途
无限远透反射偏光显微镜是利用光的偏振特性对具有双折射性物质进行研究鉴定的必备仪器, 可供广大用户进行单偏光观察，正交偏光观察，锥光观察。广泛应用于地质、化工、医疗、药品等领域的研究与检验，也可进行液态高分子材料，生物聚合物及液晶材料的晶相观察，是科研机构与高等院校进行研究与教学的理想仪器。
二、系统简介
采用无限远光学系统及模块化功能设计。配置无穷远无应力长工作距离平场物镜。高精度透反型显微镜系统是将精密的光学显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。可以显示屏上很方便地观察实时动态图像，并能将所需要的图片进行编辑、保存和打印。
三、技术参数
1.目镜
| 类别 |
放大倍数 |
视场(mm) |
| 大视野目镜 |
10X |
φ22 |
| 分划目镜 |
10X |
φ22 |
2.物镜
| 类别 |
放大倍数 |
数值孔径(NA) |
工作距离(mm) |
玻片厚度(mm) |
无穷远无应力
长工作距离平场物镜 |
5X |
0.12 |
7.80 |
- |
| 10X |
0.25 |
4.70 |
- |
| 40X |
0.60 |
1.75 |
0.17 |
| 60X |
0.70 |
0.72 |
0.17 |
3.放大倍数：40X-600X 系统放大倍数：40X-2600X
4.聚光镜数值孔径：NA1.2/0.22 摇出式消色差聚光镜，中心可调。
5.起偏镜：振动方向360°可调，带锁紧装置，可移动光路
6.检偏镜：可移出光路，旋转范围90°内置勃氏镜，中心、焦距可调
7.补偿器：λ片、λ/4片、石英楔子
8.调焦系统：带限位和调节松紧装置的同轴粗微调，格值为0.002mm
9.电光源：6V/20W卤素灯(亮度可调)
四、系统组成

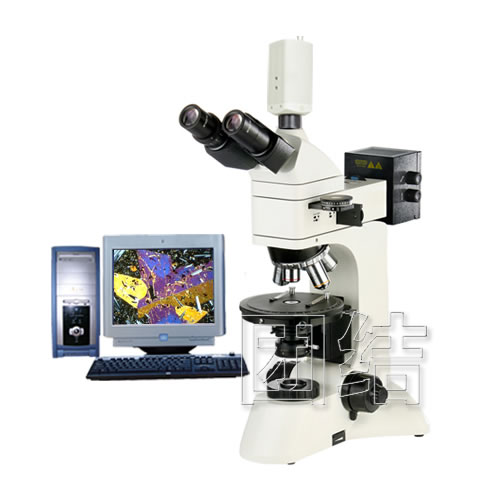

电脑型(XP-700V)：1、偏光显微镜 2、适配镜 3、摄像器(CCD) 4、A/D(图像采集)

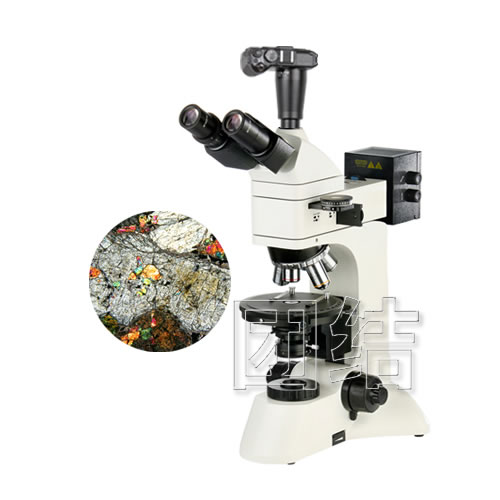

数码型(XP-700D)：1、偏光显微镜 2、适配镜 3、数码相机
五、总放大参考倍数
XPL-700V型：40～3600倍 XPL-700D型：40～2000倍
六、选购件 1.偏光显微镜分析软件 2.图像测量软件 |
