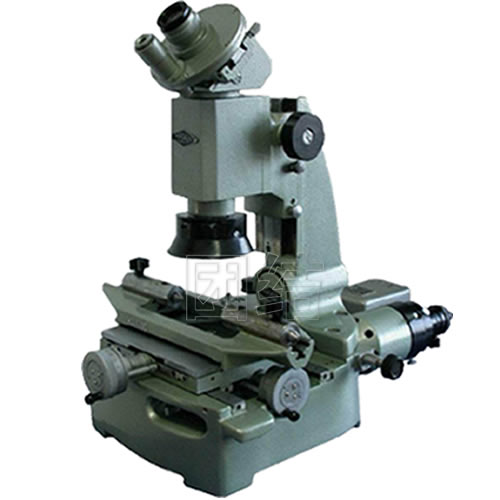

| 一、用途 小型工具显微镜 JGX-1型 是具有繁用性的精密光学计量仪器之一。测量范围广。精确可靠，操作方便。因而特别适用于精密机械制造与工具制造工业。主要使用范围如下：
1.测定形状样板，样板刀等按照直角座标进行测定;
2.测定螺纹；螺纹的中径、外径、内径的测定，测定螺距，螺形角，螺形角对螺纹轴的轮
廓位置和螺纹形状(齿面的圆整性平坦性，平直性等。)
3.测定角度：测定螺纹梳形车刀，螺纹铣刀的螺形角，各种样板铣刀的轮廓角和各种形状
样板的角度.
4.本仪器也可作为观察显微镜使用，例如作表面光洁度检定及其他灯类似工作。
5.本仪器可配用特殊设备与附件，并可变换不同的放大倍烽对于形状复杂或微小工件的测
定极为方便.
二、技术规格
1.测量精度：
测微鼓轮的精度：0.01mm
测角目镜中的角度精度：1’
轮廓目镜中的角度精度：10’
立杆倾斜度尺的精度：1°
2.测量范围：纵向行程：
应用测微螺杆：0-25mm
应用测微螺杆及量块：0-75mm
应用测微螺杆：0-25mm
3.放大倍数
| 物镜放大倍率 |
总放大倍数 |
工作距离 |
视场直径 |
| 1X |
10X |
≈78mm |
≈21mm |
| 3X |
30X |
≈69mm |
≈7mm |
| 5X |
50X |
≈49mm |
≈4.2mm |
4.其他主要技术参数
测角目镜角度分度范围：0-360°
轮廓目镜角度分度范围：±7°
显微镜立柱侧向倾斜范围：≈±12°
显微镜悬臂伸出长度：≈83mm
工作台和物镜之间距离：最大130mm
顶针架所允许的工件长度：
不大于ф25的工件：最长220mm
不大于ф55的工件： 最长100mm
V型支架装夹工件的最大直径：100mm
外形尺寸： 长：600mm 宽：350mm 高：530mm
仪器重量：21KG
三、仪器附件
| 名称 |
数量 |
名称 |
数量 |
| 仪器主体 |
1台 |
一般用照明设备 |
1件 |
| 测角目镜 |
1套 |
测角目镜照明 |
1套 |
| 3X物镜 |
1只 |
25mm量块 |
2块 |
| 反射照明器 |
1套 |
变压器 |
1只 |
| 顶针架 |
1套 |
V型支架 |
1对 |
| 压板 |
1套 |
定焦杆 |
1件 |
| 玻璃工作台 |
1块 |
磨砂小灯泡 |
10只 |
| 装箱单 |
1份 |
产品说明书 |
1份 |
| 合格证 |
1份 |
|
|
|
