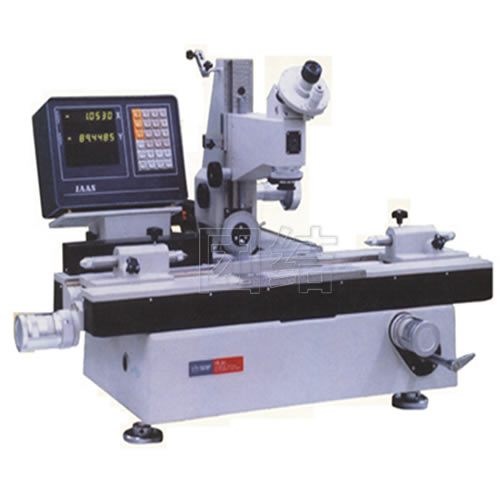

19JC 数显万能型工具显微镜以直观的数字显示和数字打印方式取代了普通万工显的目视读数方式，以影像法和轴切法按直角坐标与极坐标精确地测量各种零件，是机械加工企业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。其典型测量对象有：
　测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
　测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、大径、小径、螺距、牙型角。
　测量齿轮滚刀的导程、齿形和牙型角。
　测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

测量范围与分度值
(1)X,Y坐标 测量范围： X 200毫米;Y 100毫米
　　 分度值(数显读数) 0.0005毫米
(2)瞄准显微镜 升降行程 120毫米
　　 立臂倾斜范围 左右各15度 分度值： 10分
　　 照明光阑调节范围 φ3~φ32毫米 分度值：2毫米
(3)测角目镜
　　 角度测量范围：360度 分度值：1分
(4)轮廓目镜：
　　 角度测量范围 ±7度 分度值 10分
　　 圆弧分划板 曲率半径 R0.1~100毫米
　　 螺纹分划板 普通螺纹螺 t0.25~6毫米
　　 梯形螺纹螺距t2~20毫米
(5)光学分度台：(选购件)
　　 测量范围：360度 分度值(投影读数) ：10秒
　　 玻璃工作台： φ106毫米
(6)光学分度头
　　 测量范围：360度 分度值：1分
(7)光学定位器：
　　 测头直径(实际直径值的极限检定误差不大于0.0005毫米)φ3±0.1毫米
　　 测量力 ：8~14克 最大测量深度 15毫米
(8)玻璃工作台：玻璃台面尺寸 215X130毫米
(9)高顶针架：
　　 最大夹持直径 φ180毫米
　　 最大夹持长度600毫米
(10)顶针架：
　　 最大夹持直径 φ180毫米
　　 最大夹持长度：被测件直径<=55毫米时 750毫米
　　 被测件直径〉55毫米时 600毫米
(11)左V型架前后调节范围前后各5毫米
　　右V型架高低调节范围 向上15毫米 向下3毫米

温度要求：
(1)工作室的温度应为20±2℃
(2)工作室的温度变化每小时不超过1℃
(3)被测量和仪器的温度差不超过0.5℃

在满足所规定的温度要求的条件下，仪器有如下的保证：
(1)X,Y坐标
　 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
　 0级：(1+L/100)um [式中L----测时长度，单位mm]
(2)测角目镜：
　 测量的不准准确性 不大于0.0015毫米
(3)双像目镜
　 合像的不稳定性 不大于0.0005毫米
　 合像的不正确性 不大于0.001毫米
(4)光学分度头 最大不准确度 不大于1分
(5)光学分度台 最大不准确度 不大于30秒
(6)光学定位器 测量的不稳定性 不大于0.001毫米
　 测角角度的最大不准确度 不大于1 分

主机净重：250kg
外形尺寸：(X×Y ×Z) 980 × 1020 × 640 毫米
