| 一、产品介绍
CPJ系列 数字元测量投影仪是光.机.电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械.仪表.电子.轻工等行业院校.研究所.计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板.冲压件.凸轮.螺纹.齿轮.成形铣刀等。
二、产品特点

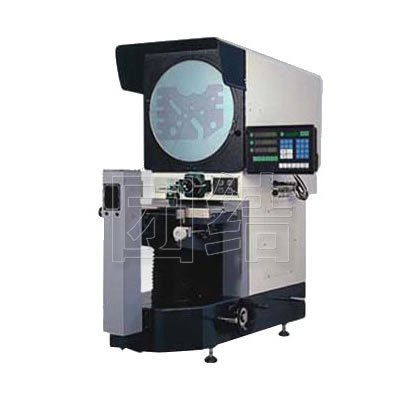

CPJ-4025W 卧式投影仪具有稳定可靠的机械和高精度的放大倍率。可将被测量工件的轮廓.截面和表面形状正确的成像到投影仪屏上，最适于刀具.齿轮.螺纹.弹簧轮廓形状的观察与测量。
三、技术规格参数
| 工作台 |
工作台尺寸(mm) |
450X200 |
| X坐标行程(mm) |
250 |
| Z坐标行程(mm) |
150 |
| Y坐标行程(mm) |
100(调焦) |
| 摆动范围(mm) |
±15 º |
| X.Z轴数显分辨率 |
0.5μm |
| 坐标测量示值误差 (μm) |
(4+L/25)(L为被测长度，单位：mm) |
| 外形尺寸 |
长X宽X高(mm) |
1215X646X1210 |
| 仪器重量 |
单 位 (kg) |
240 |
| 投影屏 |
投影屏尺寸(mm) |
Ø400 |
| 投影屏旋转范围 |
0~ 360 º |
| 旋转角度数显分辨率 |
1 ′ 或 0.01 º |
| 物 镜 |
放大倍率 |
5X
(选) |
10X
(标) |
20X
(选) |
50X
(选) |
100X
(选) |
| 物方视场(mm) |
Ø80 |
Ø40 |
Ø20 |
Ø8 |
Ø4 |
| 工作距离(mm) |
93.7 |
103.9 |
95.1 |
65.7 |
35.0 |
| 数据处理系统 |
DC-3000多功能数显表 全中文显示 可做多点
采样 坐标旋转点.线.圆.距离.角度测量 |
| 仪器照明 |
透射 24V/150W 卤素灯
反射 21V/150W卤素灯(双光纤照明) |
| 仪器电源 |
110V/220V(AC) 50/60HZ 总功率400W |
| 仪器配件 |
微型打印机(选)光学寻边器(选) M2D软件(选)等
详细请见投影附件说明 |
| 建议放置台 |
载重需≥350kg
尺寸(长X宽X高)1100X550X500(mm) |
四、二维测量软件主要功能介绍
1.数据通过RS232通讯吕与数显表连接；
2.图形放大.缩小.还原.选中.删除；
3.可与打印机（普通喷墨)连接进行图形和尺寸的打印
4.本系统产生的图形文件可在 AutoCAD 中编辑；
5.人性化操作界面，通俗易懂；
6.可测量图形的任何几何图形（点.线.圆.弧.椭圆.矩形.角度.两圆心距离.两平行线
距离.点到直线距离.垂线长度 等等）；
7.构造图形元素（中点.垂线.平行线，角平分线.交点.圆.距离 等等）；
8.可预置图形元素；
9.可设定坐标（坐标平移. 工件摆正. 机械坐标系和工件坐标系）
五.应用举例（软件）
1.需要绘图形（根据实例工件） 模具行业；
2.检测工件（根据图纸与绘出来的图形） 技术检测行业；
3.技术开发（根据工件绘的图形进行上报） 科研行业；
六、电脑型测显投影仪组成
1.测量投影仪 2.数据采集器 3.计算机
※.注意事项 当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，至投影屏上出现清晰的灯丝像止，这样仪器更能正常工作。 |
