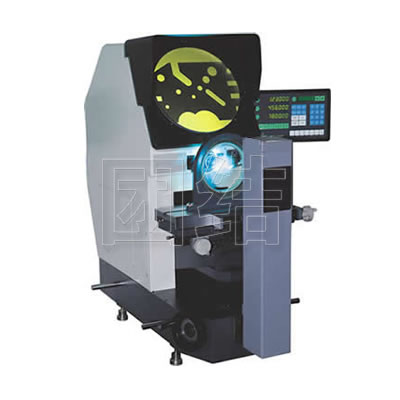

| 一.仪器用途 工业测量投影仪是光.机.电一体化的精密高效测量仪器。影像与工件完全同向，正立直观。工业测量投影仪广泛用于机械.仪表.电子.轻工等 行业；院校.研究所以及计量检定部门。工业测量投影仪能高效率地检测各种形狀复杂 工件的轮廓尺寸和表面形狀，如样板.沖压件.凸轮.螺纹.齿轮.成型铣刀等 。
二.仪器特点
工业投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0。08%;坐标测量示值误差可达（3+L/75)um L为被测长度(单位：mm)。
电脑型工业测量投影仪是由测量投影仪.计算机.二维测量软件组成的一套先进的投影仪，它不但进行普通的投影测量，还能将所测量的数据与计算机进行通信，可能导入到工程制图AUTOCAD里进行绘图。
三.技术规格参数
| 工作台 |
工作台尺寸(mm) |
450X100 |
| X坐标行程 (mm) |
200 |
| Z坐标行程(mm) |
100 |
| Y坐标行程(mm) |
75(调焦) |
| 摆动范围 (mm) |
±15 º |
| X.Z轴数显分辨率 |
0.5μm |
| 坐标测量示值误差 (μm) |
(4+L/25)(L为被测长度，单位：mm) |
| 外形尺寸 |
长X宽X高(mm) |
1090X830X1010 |
| 仪器重量 |
单 位 (kg) |
160 |
| 投影屏 |
投影屏尺寸(mm) |
Ø300 |
| 投影屏旋转范围 |
0~ 360 º |
| 旋转角度数显分辨率 |
1 ′ 或 0.01 º |
| 物 镜 |
放大倍率 |
10X(选) |
20X(选) |
50X(选) |
100X(选) |
| 物方视场(mm) |
Ø30 |
Ø15 |
Ø6 |
Ø3 |
| 工作距离(mm) |
77.7 |
44.3 |
38.3 |
25.3 |
数据处理
系统 |
DC-3000多功能数显表 全中文显示 可做多点
采样 坐标旋转点.线.圆.距离.角度测量 |
| 仪器照明 |
透射 24V/150W 卤素灯
反射 21V/150W卤素灯(双光纤照明) |
| 仪器电源 |
110V/220V(AC) 50/60HZ 总功率400W |
| 仪器配件 |
微型打印机(选)光学寻边器(选) M2D软件(选)等
详细请见投影附件说明 |
| 建议放置台 |
载重需≥350kg
尺寸(长X宽X高)1100X550X500(mm) |
四.二维测量软件主要功能介绍
1.数据通过RS232通讯吕与数显表连接；
2.图形放大.缩小.还原.选中.删除；
3.可与打印机（普通喷墨)连接进行图形和尺寸的打印
4.本系统产生的图形文件可在 AutoCAD 中编辑；
5.人性化操作界面，通俗易懂；
6.可测量图形的任何几何图形（点.线.圆.弧.椭圆.矩形.角度.两圆心距离.两平行线距
离.点到直线距离.垂线长度 等等）；
7.构造图形元素（中点.垂线.平行线，角平分线.交点.圆.距离 等等）；
8.可预置图形元素；
9.可设定坐标（坐标平移. 工件摆正. 机械坐标系和工件坐标系）
五.应用举例（软件）
1.需要绘图形（根据实例工件） 模具行业；
2.检测工件（根据图纸与绘出来的图形） 技术检测行业；
3.技术开发（根据工件绘的图形进行上报） 科研行业；
六.电脑型测显投影仪组成
1.测量投影仪 2.数据采集器 3.计算机
※.注意事项 当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，至投影屏上出现清晰的灯丝像止，这样仪器更能正常工作。 |
