| 一、仪器用途

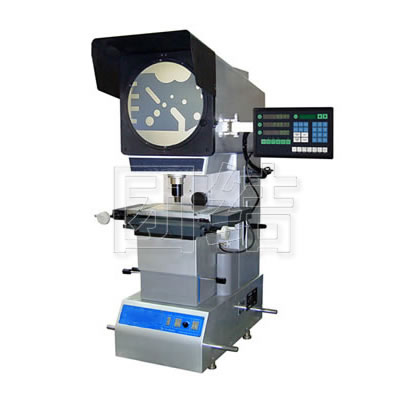

CPJ系列 数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。
二、仪器特点
CPJ-3015DZ系列 数字元式测量投影仪Z轴采用步进电机驱动、电动调焦，同时在Z轴增加了计数光栅，可对阶梯零件进行测量，大大的提高了测量效率。另外，CPJ-3015DZ系列投影仪投影物镜放大倍率齐全，客户可根据的测量对像选配不同的镜头。
三、主要参数
| 仪器型号 |
正像数显型 |
CPJ-3015DZ |
CPJ3020DZ |
| 工作台 |
金属台面尺寸(mm) |
354 × 228 |
404 × 228 |
| 玻璃台面尺寸(mm) |
210 × 160 |
260 × 160 |
| X座标行程(mm) |
150 |
200 |
| Y座标行程(mm) |
100 |
100 |
| Z座标行程(mm) |
100(调焦) |
100(调焦) |
| 仪器测量精度(μm) |
3+L/50 Z |
4+L/10 |
| X，Y座数显分辩率 |
0.5μm |
0.5μm |
| 投影屏 |
投影屏尺寸（mm） |
φ312, 使用范围＞φ300（刻有米字线） |
| 投影屏旋转范围SS |
0～360° |
| 旋转角度数显分辩率 |
1' 或 0.01° |
| 物 镜 |
放大倍数 |
5X(必备) 10X(选) 50X(选)
20X (选) 100X (选) |
| 物方线视场（mm） |
φ60 φ30 φ15 φ6 φ3 |
物方工作距（mm） |
53 77.7 44.3 38.4 25.3 |
| 仪器电源110V/ 220V(AC)， 50/60HZ， 总功率450W |
|
