| 一、仪器特点
CPJ-3000AZ 正像型测量投影仪，光学系统品质优良，物镜成像清晰，放大倍率准确.在透射光照明下,轮廓测量误差小于0.08%;正像型测量投影仪配有专用微型打印机和脚踏开关,数据输出.和采样十分方便仪器调焦由投影仪筒升降实现，行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高。
1.高精度：（3+L/75）可达国外同等仪器精度
2.大行程：250*150*100（调焦）
3.大载荷：50KG荷重精度指标不变
4.投影筒：升降调焦
5.自动寻边器：自动瞄准采样
二、主要参数
| 仪器型号 |
正像数显型 |
CPJ-3015AZ |
CPJ-3020AZ |
CPJ-3025AZ |
| 工作台 |
金属台面尺寸(mm) |
354 × 228 |
404 × 228 |
450 × 280 |
| 玻璃台面尺寸(mm) |
210 × 160 |
160 × 160 |
306 × 196 |
| X座标行程(mm) |
150 |
200 |
250 |
| Y座标行程(mm) |
100 |
100 |
150 |
| Z座标行程(mm) |
100(调焦) |
100(调焦) |
100(调焦) |
| 仪器测量精度(μm) |
3+L/75 |
3+L/75 |
3+L/75 |
| X，Y座数显分辩率 |
0．001mm |
0．001mm |
0．001mm |
| 投影屏 |
投影屏尺寸（mm） |
φ312, 使用范围＞φ300
（刻有米字線） |
| 投影屏旋转范围SS |
0～360° |
| 旋转角度数显分辩率 |
1' 或 0.01° |
| 物 镜 |
放大倍数 |
10X(必备) 20X(选)
50X (选) 100X (选) |
| 物方线视场（mm） |
φ30 φ15 φ6 φ3 |
| 物方工作距（mm） |
77.7 44.3 24.5 25.3 |
| 数据处理器 |
DC-3000多功能数据处理系统,全中文显示可做多点采样,座标旋
转,点、线、距离、角度测量。 |
| 仪器照明 |
透射与反射照明光源均为：24V ， 150W鹵素灯 |
| 仪器电源 |
110V/ 220V(AC)， 50/60HZ， 总功率400W |
| 冷却方式 |
强制风冷 ( 3只轴流风扇 ) |
| 外形尺寸 |
长X宽X高 (mm) |
780 × 780 × 1100 |
| 仪器重量 |
单位Kg |
160 |
160 |
180 |
| 选配件 |
微型打印机、光学寻边器、M2D软件等；详细请查看投影仪附件说明。 |
| 注意事项 |
当更换灯泡后，使用前应先调整灯泡与聚光镜筒之位置，
至投影屏上出现清晰的灯丝像止，这样仪器更能正常工作。 |
|

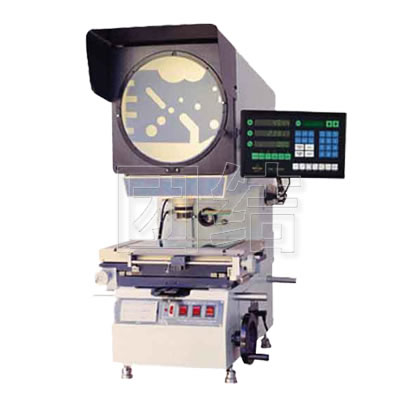

正像数显型 CPJ-3015AZ
|
